產品型號：XZ45X
公稱通徑：DN50～600mm
公稱壓力：PN1.0～2.5MPa
工作溫度：0～120℃
適用介質：水
驅動方式：手動、電動、氣動等
法蘭標準：GB/T 17241.6、GB9113
試驗標準：GB13927、API598
產品概述
XZ45X消防信號暗桿閘閥閥體材質為球墨鑄鐵,閥板材質為球墨鑄鐵包膠,密封材料為三元乙丙,轉軸材質為45#鋼鍍鉻。信號閘閥裝有信號裝置,當閥板脫離全關閉位置時,發出電信號。信號閘閥常應用于自動噴水消防管路系統,來監控供水管路,可以遠地指示閥門開度。通過轉動手輪,控制手輪與閥桿的螺紋的進退,提升或下降與閥桿鏈接的閥板,達到開啟和關閉的目的。

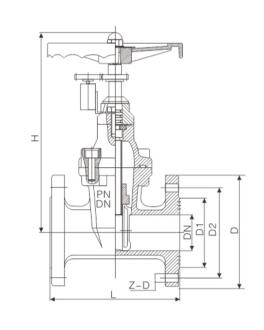

安裝示意圖
主要外形連接尺寸
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 |
