技術參數

產品型號：XD371X

公稱通徑：DN50~DN600(2"~24")

公稱壓力：PN16

工作溫度：0℃~85℃

適用介質：水及泡沫混合液

閥體材質：球墨鑄鐵

產品詳情

產品概述

蝸輪消防信號對夾蝶閥是自動噴水滅火系統中的重要組成部件。由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。通過旋轉蝸輪蝸桿傳動裝置手輪,使蝶板達到啟閉及調節流量的目的,手輪順時針方向旋轉為閥門關閉。在傳動裝置箱體內設有微動開關,可輸出閥門的關閉和打開信號,顯示蝶板所處的不同位置。

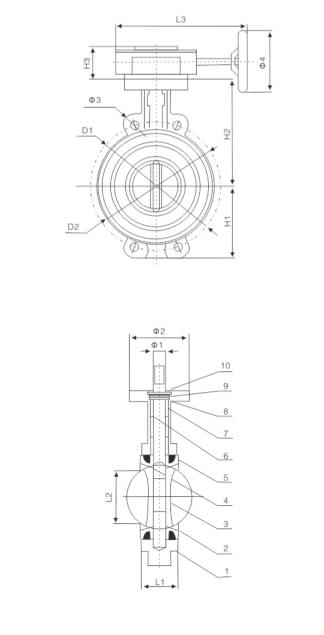

主要外形連接尺寸

型號	DN	ΦA-ΦC	L	H1	H2
ZSXDF 7-Q-50-XD371X	50	110-16 125-16	42	215	70
ZSXDF 7-Q-65-XD371X	65	145-18	44	220	75
ZSXDF 7-Q-80-XD371X	80	160-18	46	229	90
ZSXDF 7-Q-100-XD371X	100	180-20	52	244	105
ZSXDF 7-Q-125-XD371X	125	210-24	54	257	115
ZSXDF 7-Q-150-XD371X	150	240-25	55	271	131
ZSXDF 7-Q-200-XD371X	200	393-23 305-23	60	304	175

主要外形連接尺寸

型號	DN	ΦA-ΦC	L	H1	H2
ZSXDF 7-Q-50-XD371X	50	110-16 125-16	42	215	70
ZSXDF 7-Q-65-XD371X	65	145-18	44	220	75
ZSXDF 7-Q-80-XD371X	80	160-18	46	229	90
ZSXDF 7-Q-100-XD371X	100	180-20	52	244	105
ZSXDF 7-Q-125-XD371X	125	210-24	54	257	115
ZSXDF 7-Q-150-XD371X	150	240-25	55	271	131
ZSXDF 7-Q-200-XD371X	200	393-23 305-23	60	304	175
