技術參數

產品型號：D81X

公稱通徑：DN50~DN600(2"~24")

公稱壓力：PN10/16/25

工作溫度：0°C~80°C

適用介質：水及泡沫混合液

閥體材質：球墨鑄鐵

產品詳情

產品概述
手柄消防溝槽蝶閥具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮等優點。廣泛應用于輸送流體管道的給排水，消防、空調、燃?xì)狻⑹?、化工、水處理、市政、造船等管道工程作為控制流體作用。

產品特點

  1、閥門采用中線型密封結構設計，扭矩輕，密封性能好；
  2、蝶板、閥桿采用無銷設計連接，連接可靠性好；
  3、蝶板整體采用包膠硫化，耐腐蝕性好；
  4、閥門與管道的連接采用卡箍連接形式，安裝方便、快速；
  5、閥門的驅動方式多樣化，可配置把手操作、蝸輪蝸桿操作、電動及氣動操作方式。

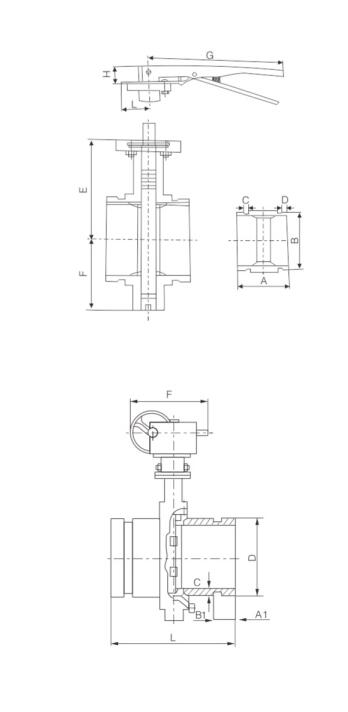

主要外形連接尺寸

型號	DN	ΦA(chǔ)	ΦC	L	H1	H2
ZSDF 8-Q-50-16-D81X	50	57.2	60.3	88	136	62
ZSDF 8-Q-65-16-D81X	65	72.3	76.1	96	142	70
ZSDF 8-Q-80-16-D81X	80	84.9	88.9	96	149	79
ZSDF 8-Q-100-16-D81X	100	110.1	114.3	115	173	94
ZSDF 8-Q-125-16-D81X	125	135.5	139.7	115	187	108
ZSDF 8-Q-150-16-D81X	150	160.8	165.1	132	201	117

主要外形連接尺寸

型號	DN	ΦA	ΦC	L	H1	H2
ZSDF 8-Q-50-16-D81X	50	57.2	60.3	88	136	62
ZSDF 8-Q-65-16-D81X	65	72.3	76.1	96	142	70
ZSDF 8-Q-80-16-D81X	80	84.9	88.9	96	149	79
ZSDF 8-Q-100-16-D81X	100	110.1	114.3	115	173	94
ZSDF 8-Q-125-16-D81X	125	135.5	139.7	115	187	108
ZSDF 8-Q-150-16-D81X	150	160.8	165.1	132	201	117
