技術參數

產品型號：D381X

公稱通徑：DN50~DN600(2"~24")

公稱壓力：PN10/16/25

工作溫度：0°C~80°C

適用介質：水及泡沫混合液

閥體材質：球墨鑄鐵

產品詳情

產品概述
蝸輪信號溝槽蝶閥是自動噴水滅火系統中的重要組成部件。由蝸輪蝸桿傳動裝置驅動轉軸及蝶板旋轉實現啟閉和控制流量。通過旋轉蝸輪蝸桿傳動裝置手輪,使蝶板達到啟閉及調節流量的目的,手輪順時針?lè)较蛐D(zhuǎn)為閥門關閉。在傳動裝置箱體內設有微動開關,可輸出閥門的關閉和打開信號,顯示蝶板所處的不同位置。

產品特點

  1、閥門采用中線型密封結構設計，扭矩輕，密封性能好；
  2、蝶板、閥桿采用無銷設計連接，連接可靠性好；
  3、蝶板整體采用包膠硫化，耐腐蝕性好；
  4、閥門與管道的連接采用卡箍連接形式，安裝方便、快速；
  5、閥門的驅動方式多樣化，可配置把手操作、蝸輪蝸桿操作、電動及氣動操作方式。

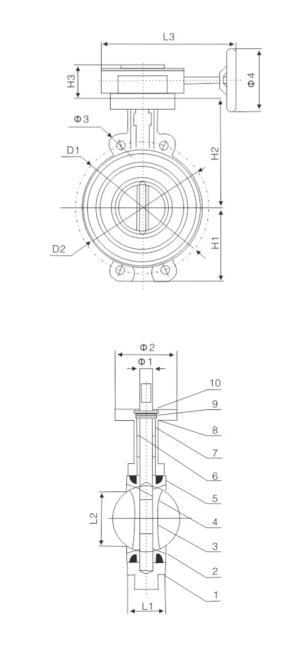

產品尺寸圖

主要外形連接尺寸

型號	DN	ΦA(chǔ)	ΦC	L	H1	H2
ZSXDF 7-Q-50-16-XD381X	50	57.2	60.3	88	161	51
ZSXDF 7-Q-65-16-XD381X	65	72.3	76.1	96	159	68
ZSXDF 7-Q-80-16-XD381X	80	84.9	88.9	96	165	77
ZSXDF 7-Q-100-16-XD381X	100	110.1	114.3	115	189	93
ZSXDF 7-Q-125-16-XD381X	120	135.5	139.7	115	205	106
ZSXDF 7-Q-150-16-XD381X	150	160.8	165.1	132	217	116
ZSXDF 7-Q-200-16-XD381X	200	214.4	219.1	147	265	156

主要外形連接尺寸

型號	DN	ΦA(chǔ)	ΦC	L	H1	H2
ZSDF 8-Q-50-16-D381X	50	57.2	60.3	88	161	51
ZSDF 8-Q-65-16-D381X	65	72.3	76.1	96	159	68
ZSDF 8-Q-80-16-D381X	80	84.9	88.9	96	165	77
ZSDF 8-Q-100-16-D381X	100	110.1	114.3	115	189	93
ZSDF 8-Q-125-16-D381X	125	135.5	139.7	115	205	106
ZSDF 8-Q-150-16-D81X	150	160.8	165.1	132	217	116
ZSDF 8-Q-200-16-D81X	200	214.4	219.1	147	265	156
