技術參數

產品型號：Z85X

公稱通經：50～300mm

公稱壓力：1.0～2.5MPa

工作溫度：0～80℃

法蘭標準：GB/T 17241.6 GB9113

適用介質：水、油、氣等

試驗標準：GB13927 API 598

產品詳情

產品概述

溝槽暗桿彈性座封閘閥是一種軟密封閘閥是引進國外技術生產的新型閘閥產品，擁有傳統閥門所不具備的多種優勢，應用范圍廣泛。它具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等顯著優點。溝槽閘閥重量輕，本體采用球墨鑄鐵制成，重量較傳統閘閥重量減輕約20%-30%，安裝維修方便。廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等流體管線上作為調節和截流裝置使用。

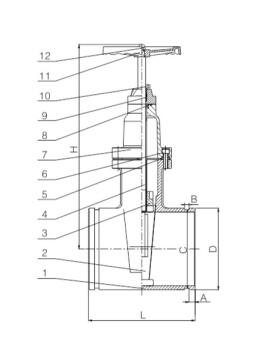

主要外形尺寸

DN	50	65	80	100	125	150	200	250	300
D	57/60	76	89	108/114	133/140	159/165	219	273	325
A	14.5	14.5	14.5	16	16	16	19	19	19
B	9.5	9.5	9.5	9.5	9.5	9.5	13	13	13
C	2.2	2.2	2.2	2.2	2.2	2.2	2.5	2.5	3.3
L	145	180	180	180	200	240	275	325	355
H	325	455	455	455	140	500	620	750	880
D0	180	200	200	200		240	320	320	400
