產品型號：Q41F
公稱通徑：DN15~500mm
公稱壓力：PN1.6~10.0MPa
工作溫度：-29~150℃
主要材質：CF8、A216-WCB
設計標準：GB/T 12237、API 6D、ASME B16.34
連接法蘭：GB/T 9113、JB/T79、HG20592、ANSI B16.5、B16.47
試驗和檢驗：GB/T9092、API6D、API598
產品概述
不銹鋼浮動球閥具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。不銹鋼球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。不銹鋼浮動球閥適宜做開關、切斷閥使用。不銹鋼法蘭球閥選用聚四氟乙烯、對位聚苯等高分子聚合材料，密封性能好，但材料相對較軟。由于材料較軟，但又要達到一定的密封比壓，勢必增加啟閉扭矩。不銹鋼閥門適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。

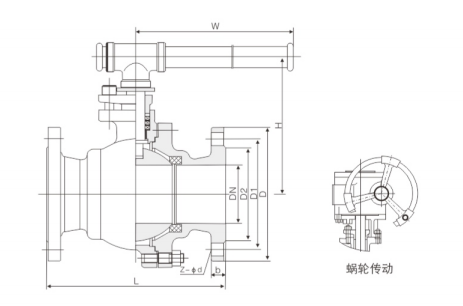

主要外形尺寸
| 公稱通徑 DN | 15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| d1 | 13 | 19 | 25 | 38 | 64 | 64 | 76 | 102 | 127 | 152 | 203 |
| L | 108 | 117 | 127 | 165 | 191 | 191 | 203 | 229 | 356 | 394 | 457 |
| H | 59 | 63 | 75 | 95 | 142 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 230 | 400 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| WT（kg） | 2.5 | 3 | 5 | 7 | 15 | 19 | 19 | 33 | 58 | 93 | 160 |
