技術參數

產品型號：Q41F

公稱通徑：DN15~500mm

公稱壓力：PN1.6~10.0MPa

工作溫度：-29~150℃

主要材質：CF8、A216-WCB

設計標準：GB/T 12237、API 6D、ASME B16.34

連接法蘭：GB/T 9113、JB/T79、HG20592、ANSI B16.5、B16.47

試驗和檢驗：GB/T9092、API6D、API598

產品詳情

產品概述

我公司生產的浮動式球閥采用單斜面彈性密封圈或V型槽彈性密封圈結構設計,當介質壓力較小時，密封圈與球體的接觸面積較小，故有較大的密封比壓，確?？煽棵芊?，介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。由于聚四氟乙烯等密封圈材料具有良好的自潤滑性，與球體的磨擦損小，故使用壽命長。

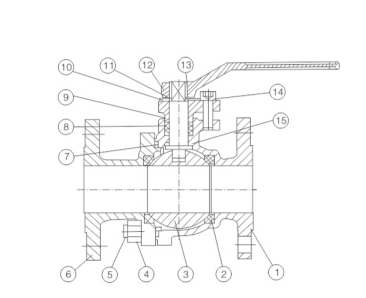

主要外形尺寸

公稱通徑 DN	15	20	25	40	50	65	80	100	125	150	200
d1	13	19	25	38	64	64	76	102	127	152	203
L	108	117	127	165	191	191	203	229	356	394	457
H	59	63	75	95	142	142	152	178	252	272	342
W	130	130	160	230	400	400	400	650	1050	1050	1410
WT（kg）	2.5	3	5	7	15	19	19	33	58	93	160
