技術參數

產品編號：9012465、9012466

工作電壓：230VAC

力矩：50N.M、100N.M

功率：100W、23W

輸入信號：0- 10VDC、4-20mA、1-5VDC

輸出信號：0-10VDC、4-20mA

環境溫度：-10- 60°C

防水性：IP65

重量：2.8kg

產品詳情

產品概述

      EDRV型動態平衡電動調節閥是區別于傳統的電動調節閥的新一代產品，是動態平衡與電動調節- -體化的產品。
      如右圖所示，在系統負荷波動較大的流量系統中，當系統壓力變化時，動態平衡電動調節閥二端的壓差( P1-P3)也隨之變化;
      (1)當進口壓力P1升高時, (P1-P2)增大，這時電動閥閥芯向上運動，使P1. P2間開度減少，閥芯壓力P2降低;當進口壓力P1降低時，(P1-P2)間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2. P3音的壓差始終保持不變。因此這種電動閥的抗干擾能力強，具有動態平衡的功能;
      (2)當電動執行器接受控制信號使閥軸延R向旋轉時,P2.P3間的開度也隨之變化。由于不管系統壓差(P1-P3)如何變化，P2. P3間的壓差(P2 - P3)始終不變，因此對應于任一開度位置，其輸送的水流量特性曲線是- -致的，沒有偏離，因此這種電動調節閥轉傳統的電動調節閥具有更好的調節特性。

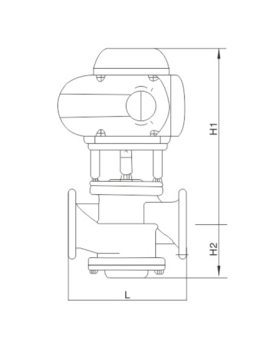

主要外型尺寸及性能參數

PN1.0-1.6MPa
型號	閥門形式	規格	外形及安裝尺寸
型號	閥門形式	規格	L	H1	H2	D(Φ)法蘭	G螺紋
EDRV1	二通絲口	DV25	160	265	70	/	G1
EDRV2		DV32	180	275	70	/	G1-1/4
EDRV3		DV40	300	290	90	/	G1-1/2
EDRV4		DV50	300	290	90	/	G2
EDRV5	二通法蘭	DV32	160	220	70	100	/
EDRV6		DV40	200	235	110	110	/
EDRV7		DV50	215	230	115	125	/
EDRV8		DV65	230	238	120	145	/
EDRV9		DV80	275	275	146	160	/
EDRV10		DV100	290	295	165	180	/
EDRV11		DV125	315	307	208	210	/
EDRV12		DV150	350	326	205	240	/
EDRV13		DV200	430	715	295	295	/
EDRV14		DV250	520	740	345	355	/
