500X泄壓閥/持壓閥

技術參數

產品型號：500X

公稱通徑：DN50-DN350

公稱壓力：PN1.0MPa-4.0MPa

適用介質：水、油品

適用溫度：0-90℃

制造標準：JB/T10674-2006

結構長度：CJ/T 219-2017

試驗標準：GB/T13927-2008

主要材質：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼

產品詳情

產品概述

500X泄壓/持壓閥由主閥、導閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。做泄壓閥用時，可維持供水路壓力在設定的安全值之下，保持主閥.上游供水壓力。其工作原理，當導閥調整為泄壓狀態時，水通過針閥、主閥控制室、球閥A、導閥、球閥B流向出口，此時主閥處于開啟狀態。當進口壓力超過導閥設定的安全值時，泄壓導閥會自動開啟，通過球閥C放出部分水，使管路泄壓。當壓力恢復到安全值時，泄壓閥自動關閉，作泄壓閥時，各球閥常開。當導閥常開。當導閥調整為持壓狀態時，只要主閥進口水壓底于導閥設定值，導閥即關閉。主要控制使升壓，主閥關閉。當主閥.上游供水壓力超過導閥排至出口，控制室將壓主閥開啟，開始供水，即保持了上游水壓。作持壓閥用時，球閥C常閉或用絲堵?lián)Q下。本產品利用水力自力控制。不需要其它裝置和能源，保養簡便，一閥多用。廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

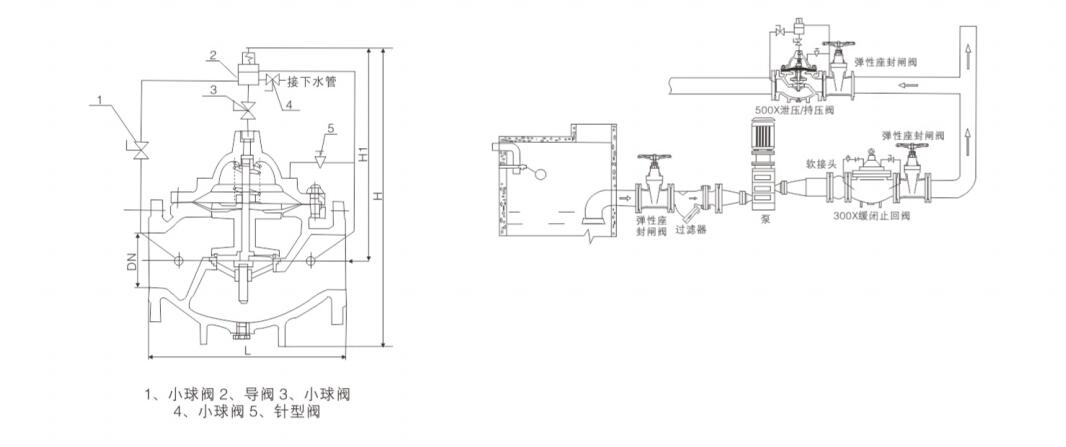

安裝示意圖

主要外形連接尺寸

DN	L	H	D				D1				N-Φd
DN	L	H	PN10	PN16	PN25	PN40	PN10	PN16	PN25	PN40	PN10	PN16	PN25	PN40
50	241	139	165	165	165	165	125	125	125	125	4-Φ19	4-Φ19	4-Φ19	4-Φ19
65	234	159	185	185	185	185	145	145	145	145	8-Φ19	8-Φ19	8-Φ19	8-Φ19
80	280	179	200	200	200	200	160	160	160	160	8-Φ19	8-Φ19	8-Φ19	8-Φ19
100	360	214	220	220	235	235	180	180	190	190	8-Φ19	8-Φ19	8-Φ23	8-Φ23
125	430	275	250	250	270	270	210	210	220	220	8-Φ19	8-Φ19	8-Φ28	8-Φ28
150	455	333	285	285	300	300	240	240	250	250	8-Φ23	8-Φ23	8-Φ28	8-Φ28
200	585	407	340	340	360	375	295	295	310	320	8-Φ23	12-Φ23	12-Φ28	12-Φ31
250	790	476	395	405	425	–	350	355	370	–	12-Φ23	12-Φ28	12-Φ31	–
300	900	526	445	460	485	–	400	410	430	–	12-Φ23	12-Φ28	16-Φ31	–
350	900	580	505	520	555	–	460	470	490	–	16-Φ23	16-Φ28	16-Φ34	–

主要外形連接尺寸

DN	L	H	D		D1		N-Φd
DN	L	H	PN10	PN16	PN10	PN16	PN10	PN16
400	962	670	565	580	515	525	16-Φ28	16-Φ31
500	1076	790	670	715	620	650	20-Φ28	20-Φ34
600	1232	930	780	840	725	770	20-Φ31	20-Φ37

注：本表中法蘭尺寸按GB/T 17241.6-2008標準，結構長度按CJ/T 219-2017標準。
