產品型號：HS41X（A）
公稱通徑：DN25~DN500 (1"~20")
公稱壓力：PN10/16
工作溫度：0°C~85°C
適用介質：水
制造標準：GB/T25178
閥體材質：鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼
產品概述
HS41X倒流防止器(防污隔斷閥)是根據目前供水管網，因回流造成嚴重污染情況;我單位引進國外先進技術自行研制開發的、安全可靠、防止飲用水回流污染的新疑水力控制閥門，以確保生活飲用的衛生和安全，以填補國內閥門領域的空白。**、二級止回閥主要有閥體、閥蓋、閥瓣、密封墊、彈簧等組成。普通型為兩個止回閥串聯而成，無安全排水。次產品結構具有合理性、使用方便、密封性能強、堅固耐用及造型美觀等特點。產品廣泛用于電力、冶金、石油、化工、煤氣、城建、造紙、紡織醫藥、食品、船舶、給排水、能源、鉆探等部門。

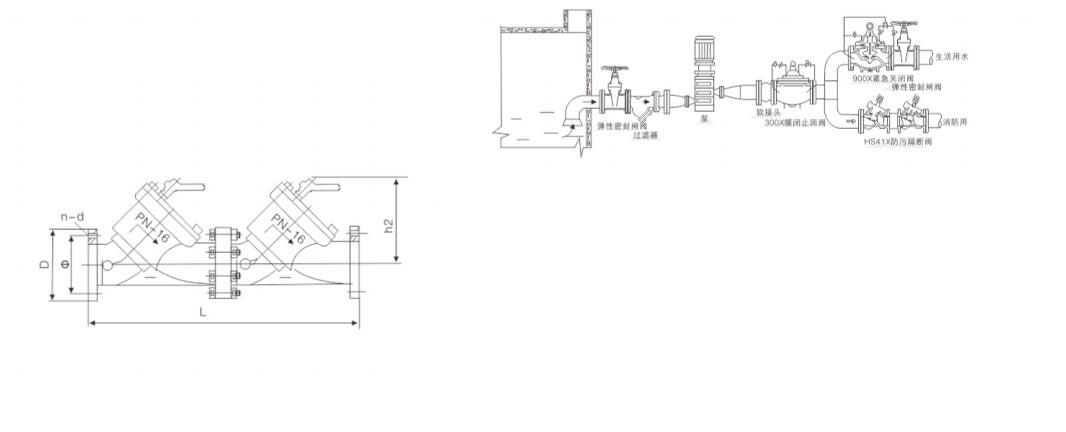

安裝示意圖
主要外形連接尺寸
| 型號 | DN | 16-AL | 16-L | D | φ | n-d | h2 |
|
HS41X-16A（安全型） HS41X-16（普通型） |
50 | 455 | 410 | 165 | 125 | 4-φ18 | 190 |
| 65 | 480 | 430 | 185 | 145 | 4-φ18 | 200 | |
| 80 | 570 | 500 | 200 | 160 | 8-φ18 | 225 | |
| 100 | 710 | 640 | 220 | 180 | 8-φ18 | 248 | |
| 125 | 800 | 730 | 250 | 210 | 8-φ18 | 276 | |
| 150 | 910 | 830 | 285 | 240 | 8-φ23 | 308 | |
| 200 | 1090 | 1000 | 340 | 295 | 12-φ23 | 356 | |
| 250 | 1315 | 1200 | 405 | 355 | 12-φ25 | 410 | |
| 300 | 1475 | 1360 | 460 | 410 | 12-φ25 | 485 | |
| 350 | 1690 | 1560 | 520 | 470 | 16-φ25 | 528 | |
| 400 | 1860 | 1720 | 580 | 525 | 16-φ30 | 595 | |
| 500 | 2120 | 1960 | 715 | 650 | 20-φ34 | 665 |
