技術參數

產品型號：H44X

公稱通徑：DN50mm-DN600mm

公稱壓力：PN1.0MPa-1.6MPa

適用介質：水、油品

適用溫度：0℃-80℃

閥體材質：鑄鐵、球墨鑄鐵

連接方式：法蘭連接

設計標準：GB/T12221

長度標準：GB/T9113、JB/T79

試驗標準：JB/T9092、GB/T13927

產品詳情

產品概述

H44X(SFCV)系列橡膠瓣止回閥的零部件設計主要由閥體、閥蓋及橡膠瓣三種主要零件組成。閥門中的橡膠瓣由鋼板、鋼棒開關壽命可達100萬次。H44X(SFCV)系列橡膠瓣止回閥采用全流面積設計,具有水頭損失小，不易堆積雜物，維修簡便等特性。我們公司生產的H44X(SFCV)系列橡膠瓣止回閥主要適用于臥式安裝的給排水系統可安裝于水泵出水口處，以防止倒流及水錘對泵損害。此閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。

安裝示意圖

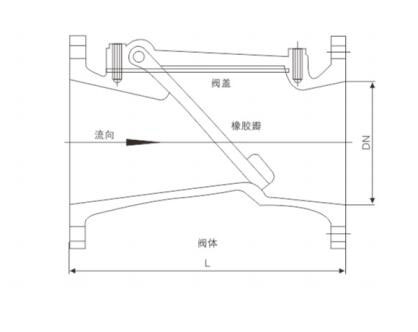

主要外形尺寸

型號	DN	L	D	D1	dn	n
HC44X-10/16	50	203	165	125	17.5	4
	65	216	185	145	17.5	4
	80	241	200	160	17.5	8
	100	292	220	180	17.5	8
	150	356	285	240	22	8
	200	495	240	295	22	8
	250	622	395	350	22	12
	300	698	445	400	22	12
	350	787	505	460	22	16
	400	914	565	515	22	16
	450	978	615	565	26	20
	500	978	670	620	26	20
	600	1295	780	725	30	20
