技術參數

產品型號：DRVZ(H42X)

公稱通徑：DN50-DN500

公稱壓力：PN1.0MPa-2.5MPa

適用介質：水、油品、海水、污水

適用溫度：0℃-80℃

閥體材質：鑄鐵、鑄鋼、球墨鑄鐵、不銹鋼

連接方式：法蘭連接

設計標準：GB/T12235-2007

長度標準：GB/T12221-2005

試驗標準：GB/T12224-2015

法蘭標準：JB/T74-94、GB/T9113-2010

產品詳情

產品概述

HC42X/DRVZ靜音式止回閥主要由閥體、閥座、導流體、閥瓣、軸承及彈簧等主要零件組成，內部流道采用流線型設計，壓力損失極小。閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，具有靜音關閉的特點。該閥主要用于給排水、消防、暖通系統，可安裝于水泵出口處，以防止倒流及水錘對泵的損害。

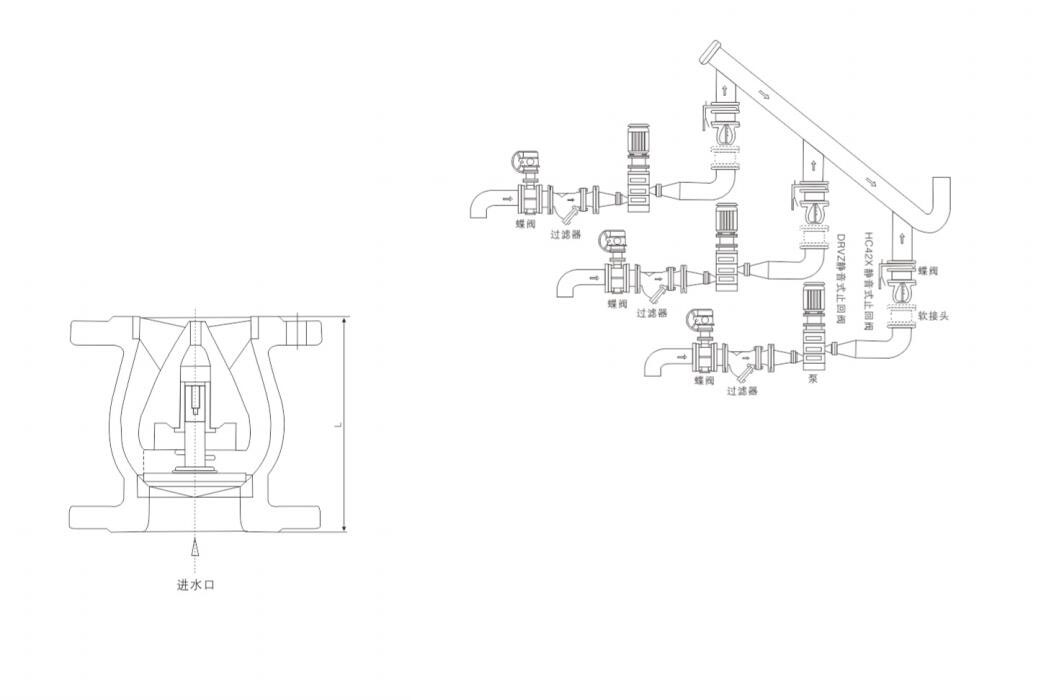

安裝示意圖

主要外形連接尺寸

公稱通徑DN(mm)	L	ΦD			ΦK			N-Φd
公稱通徑DN(mm)	L	PN10	PN16	PN25	PN10	PN16	PN25	PN10	PN16	PN25
2"(DN50)	150	165	165	165	125	125	125	4-Φ19	4-Φ19	4-Φ19
2.5"(DN65)	170	185	185	185	145	145	145	4-Φ19	4-Φ19	8-Φ19
3"(DN80)	180	200	200	200	160	160	260	8-Φ19	8-Φ19	8-Φ19
4"(DN100)	190	220	220	235	180	180	190	8-Φ19	8-Φ19	8-Φ23
5"(DN125)	200	250	250	270	210	210	220	8-Φ19	8-Φ19	8-Φ28
6"(DN150)	210	285	285	300	240	240	250	8-Φ23	8-Φ23	8-Φ28
8"(DN200)	230	340	340	360	295	295	310	8-Φ23	12-Φ23	12-Φ28
10"(DN250)	250	405	405	425	350	355	370	12-Φ23	12-Φ28	12-Φ31
12"(DN300)	270	460	460	485	400	410	430	12-Φ23	12-Φ28	16 -Φ31
14"(DN350)	290	520	520	555	460	470	490	16-Φ23	16-Φ28	16-Φ34
16"(DN400)	310	580	580	620	515	525	550	16-Φ28	16-Φ31	16-Φ37
18"(DN450)	330	615	640	670	565	585	600	20-Φ28	20-Φ31	20-Φ37
20"(DN500)	350	670	715	730	620	650	660	20-Φ28	20-Φ34	20-Φ37
24"(DN600)	390	780	840	845	725	770	770	20-Φ31	20-Φ37	20-Φ40
